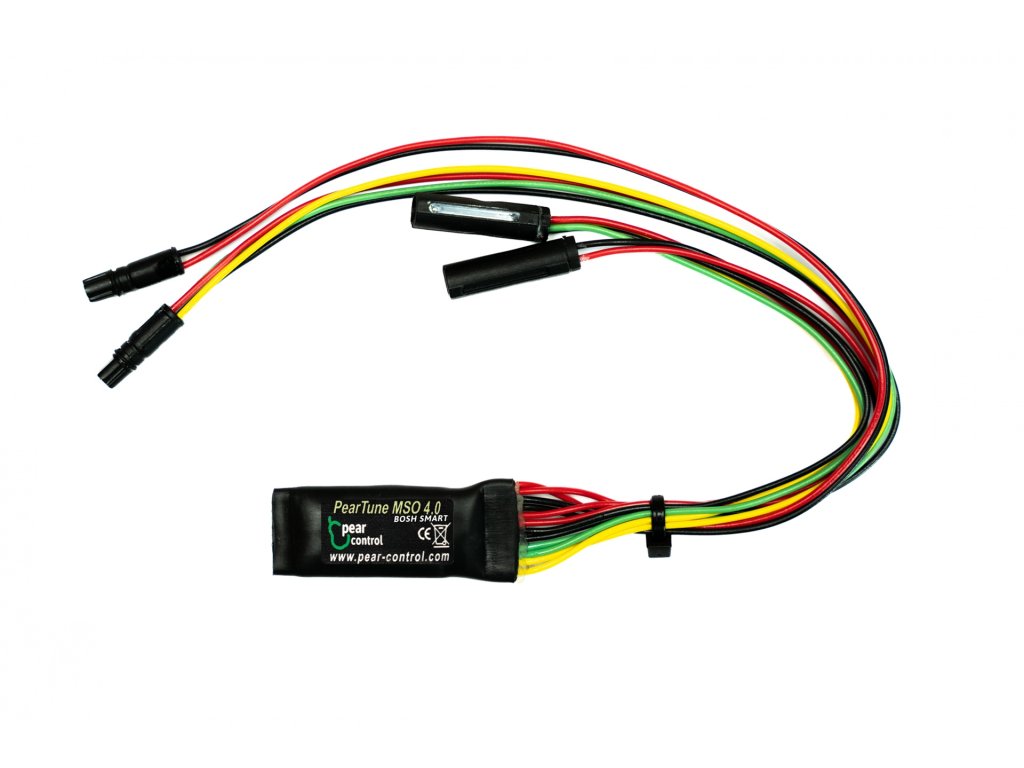

PearTune MSO 4.0 e-bike tuning Bosch SMART, full version
PearTune MSO-B2-SMART je sada - ČIP pro ladění elektrokol (dále jen „MSO“) sloužící k odstranění omezovače rychlosti elektrických jízdních kol se středovými pohony Bosch SMART v kombinaci s displeji Kiox 300, 500 a Intuvia 100, nebo SmartPhone Grip.
Unikátní čip s možností vícero nastavení. Např. max. rychlost, zámek čipu, kalibrace, doplnění správného počtu ujetých km, aj.
Plně testováno a kompatibilní s BOSCH SMART + KIOX 300, 500, PURION 200 a INTUVIA 100!!!!
!!! Plně kompatibilní i s nejnovějším upgradem SW od Bosch z dubna 2024 !!!
Aktivace: chůze nebo tlačítka +-+-
PODROBNÝ POPIS PRODUKTU:
PearTune se zapojí do systému elektrokola s použitím kompatibilních originálních konektorů. Zařízení není nutné nijak nastavovat ani není při instalaci nutné použití diagnostiky. Veškerá konfigurace a adaptace na nastavení konkrétního kusu elektrokola je zajištěna automaticky.
PearTune je zapojeno mezi senzor tachometru a jednotku motoru a mezi display a jednotku motoru. Jako napájení se používá napájení displeje. Veškeré údaje jako je aktuální, průměrná, maximální rychlost, ujetá vzdálenost, atd. zůstávají na displeji pravdivě zobrazovány.
Jediný rozdíl je v tom, že od okamžiku instalace Vy, nikoliv Vaše kolo, určujete, jak rychle pojedete. Maximální rychlost je limitována již pouze frekvencí šlapání.
POUŽÍVÁNÍ
Funkci PearTune MSO lze kdykoliv během jízdy zapnout nebo vypnout krátkým stiskem tlačítka pro asistenci vedení kola (walk button). Funkce tohoto tlačítka zůstává při dlouhém stisku nezměněna. Aktivita zařízení je vždy zobrazována určitým elementem na displeji (v závislosti na typu displeje) a zobrazením hodnoty 9.9 km/h (2.5km/h) bezprostředně po zapnutí (vypnutí) zařízení.
PT-MSO-B2-SMART:
① sejmout rameno pedálu a plastový kryt středového pohonu (povolením TORX šroubů) na opačné straně, než je umístěn talíř rozety řetězu. Pod tímto krytem jsou umístěny kabely a potřebné konektory.
② Rozpojit čtyřpólový konektor mezi displayem a tělem motoru (DISPLAY) a dvoupólový konektor mezi senzorem tachometru a tělem motoru (SPEED SENSOR).
③ Oba odpovídající konektory na MSO je nutné zapojit místo původních do těla motoru a původní konektory naopak do MSO podle barevného kódování (červený vodič na červený vodič).
④ Pro zachování vodotěsnosti je vhodné použít na původní konektory zapojené do protipólů v MSO teplem smrštitelnou bužírku s lepidlem. Umístit MSO do vhodné polohy a případně použít na kabeláž elektrikářské stahovací pásky. Namontovat kryt i rameno zpět a kolo je připraveno k testovací jízdě.
Servisní menu čipu:
Do servisního menu čipu a nastavení hodnot v něm se dostaneme pomocí tlačítek přípomoci (+ a -). Podle počtu stisků (provedených změn přípomoci kola) je určen vstup do následujících položek menu (u některých motorů je nutné zapnutí čipu):
A - max. rychlost (10x)
B - zámek čipu (13x)
C - spouštění čipu (15x)
D - doplnění správného počtu ujetých km (17x)
E - reset čipu (19x)
F - aktivace čipu (21x)
G - informace o verzi softwaru čipu (23x) H - kalibrace čipu s kolem (25x)
POSTUP OVLÁDÁNÍ SERVISNÍHO MENU ČIPU:
1. Display musí být v režimu km/h a nastavení se provádí pouze u stojícího kola. (S výjimkou funkce rychlý zámek (B-13))
2. Navolte na displeji maximální stupeň přípomoci (TURBO) a vyčkejte 5s.
3. Proveďte daný počet stisků tlačítek přípomoci + a – podle toho, kterou položku menu chcete nastavit. Mezi jednotlivými stisky nesmí být větší prodleva než dvě sekundy. Pokud se menu otevře správně, uvidíte na displeji číselnou hodnotu (v km/h) odpovídající zvolené položce menu po dobu 3s.
4. Poté se už zobrazí aktuálně nastavená hodnota položky menu, kterou už opět pomocí tlačítek přípomoci + a – můžete měnit. Poslední zvolená hodnota, kterou jste si vybrali, se do čipu uloží tím, že ji 10s nezměníte za žádnou další hodnotu. Potvrzení uložení Vámi zvolené hodnoty je indikováno zobrazením hodnoty 0km/h na displeji.
HODNOTY MENU:
A• max.rychlost (10x)
na displeji se zobrazí aktuálně nastavená maximální rychlost, kterou můžete pomocí stisků tlačítek + a – změnit na Vámi požadovanou maximální rychlost (26 až 70km/h po 1km/h), po 10s nečinnosti se zvolená rychlost sama automaticky uloží a servisní menu se uzavře
B• zámek čipu (13x) - čip nelze aktivovat žádným tlačítkem (rychlý zámek čipu 8x stisk přípomoci + a -)
11 - zámek čipu ON
12 - zámek čipu OFF
13 - rychlý zámek čipu ON
14 - rychlý zámek čipu OFF
C• spouštění čipu (15x) – stav čipu po zapnutí kola
11 - čip je po zapnutí kola AKTIVNÍ – čip se aktivuje automaticky se zapnutím kola (následně čip již nelze deaktivovat stiskem žádného tlačítka)
12 - čip je po zapnutí kola AKTIVNÍ – čip se aktivuje automaticky se zapnutím kola (následně lze čip kdykoliv deaktivovat stiskem některého z tlačítek na displeji)
13 - čip je po zapnutí kola NEAKTIVNÍ (následně čip lze kdykoliv aktivovat stiskem některého z tlačítek na displeji)
D • doplnění správného počtu ujetých km (17x)
ujetá vzdálenost se během jízdy se zapnutým čipem neshoduje se skutečnou ujetou vzdáleností a následující položky umožní uživateli zvolit způsob jejího dopočtu, který je mu nejvíce příjemný při jízdě. Indikace probíhajícího dopočtu při zastavení je zobrazena hodnotami nastavené max.rychlostí doplňování km, např. 59,5 až 60,5km/h.
11 - doplňování při jízdě i při zastavení (nenastavovat pro Bosch Smart)
12 - doplňování jen při zastavení
13 - nedoplňování ujeté dráhy (doporučuje se!!)
14 – zastavení doplňování km pomocí (+-) POVOLENO (ON)
15 – zastavení doplňování km pomocí (+-) ZAKÁZÁNO (OFF)
Výrobce
PearControl s.r.o.
Příkopy 1889
393 01 Pelhřimov
CZECH REPUBLIC
Technické parametry
Rozměry bez kabelů: 21 x 40 x 12mm
Rozsah napájecího napětí: 5 - 15 V
Maximální odběr: 100 mA
Maximální příkon: 1.5W
Hmotnost: max. 30g
Napětí nikde v zařízení, ani uvnitř ani na vstupních/výstupních pinech nepřesahuje 20 V
Legislativa
Výrobce si vyhrazuje právo na změny. Tento návod je nedílnou součástí prodávaného zařízení. Zařízení není samostatně funkčním celkem. Používáním zařízení PearTune MSO se jeho uživatel zavazuje, že bude upravené elektrokolo používat v souladu s platnou legislativou daného státu a to i mimo pozemní komunikace, tedy pouze na vlastním pozemku, nebo na pozemcích k tomu určených. Uživatel rovněž bere na vědomí, že provozování kola mimo vlastní pozemek i s vypnutým, avšak nainstalovaným zařízením PearTune MSO nemusí být v souladu s legislativou. Výrobce nezaručuje neporušení záruky elektrokola ani nemožnost poškození či zablokování systému elektrokola. Výrobce se zříká zodpovědnosti za jakékoliv škody, ať už na zdraví či na majetku, spojené s instalací či používáním tohoto zařízení.
Výrobce je držitelem certifikátu zkoušek elektromagnetické kompatibility – shoda s předpisy EU (označení CE) a certrifikátu o restrikci použití nebezpečných substancí (označení RoHS).
Kategorie: | Elektro tuning - Speed Box |
---|---|
Záruka: | 2 roky |
